Servosüsteem sissepritsevormimismasinas
Servosüsteem sissepritsevormimismasinate jaoks Servo õlimootor Hüdraulikaenergia süsteem
Toodete kirjeldused

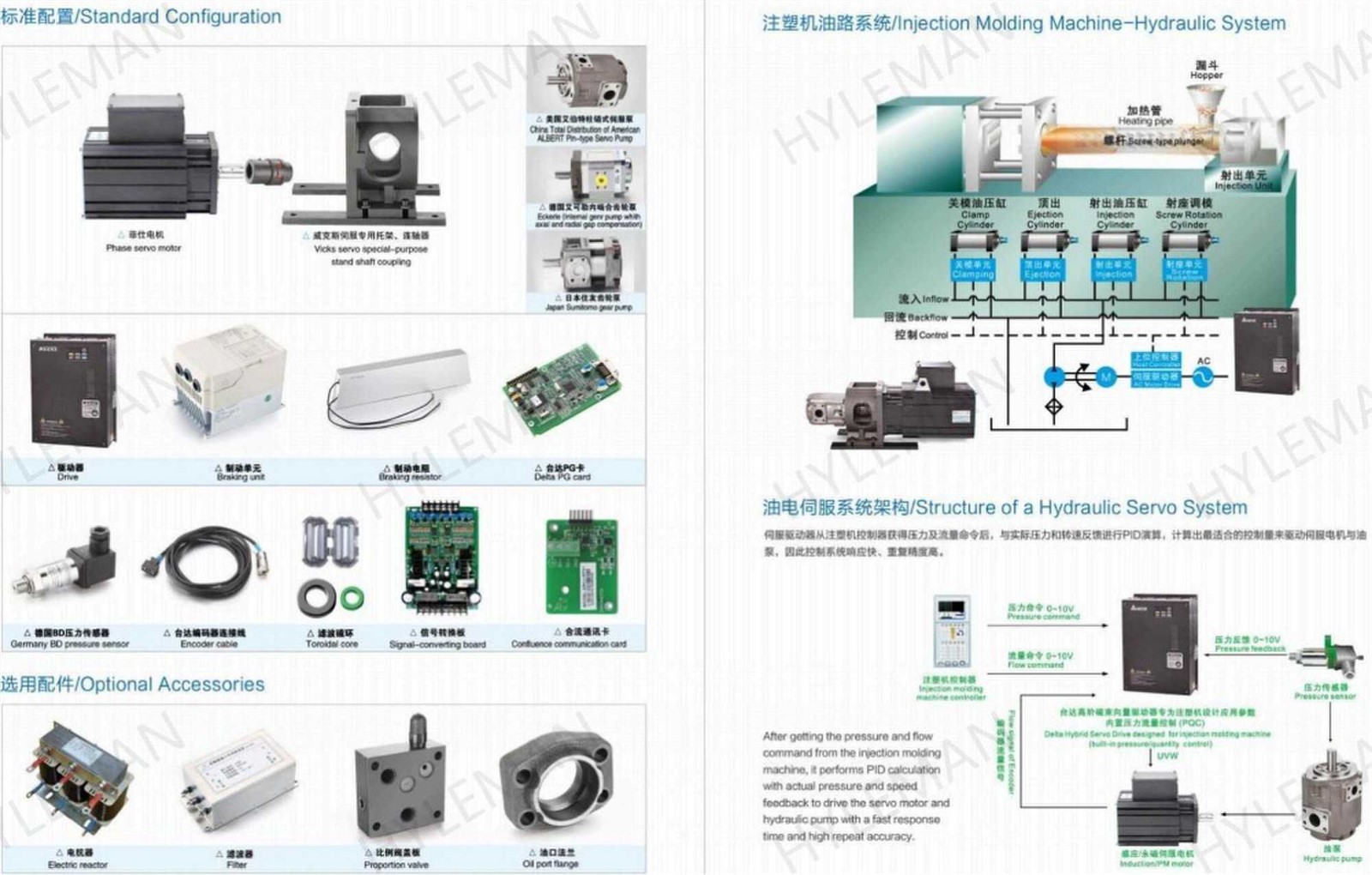

Hüdraulilise servosüsteemi struktuur
Pärast surve- ja voolukäsu saamist sissepritsevormimismasinast viib see PID -arvutuse tegeliku rõhu ja kiiruse tagasisidega, et juhtida servomootorit ja hüdraulilist pumpa kiire reageerimise aja ja suure korduva täpsusega.
Traditsioonilise süstevormimismasina peamine energiatarve
Hüdrealsüsteemi kasutamisel on energiatarve enam kui 75% kogu sissepritsesüsteemist. Protsessi käigus on vaja erinevaid rõhku ja vooge, sealhulgas vormi sulgemine, sissepritse, hoidmisrõhk ja hallituse avatud. Kui voolu- ja rõhuvajadused ületavad seadeid, reguleeritakse leevendust või proportsionaalset klappi, mille tulemuseks on 40–75% suurem energiatarbimine.
Kuidas valida õige hübriidienergiasüsteem
(1) Motoorse võimsuse valik
● Nõutav pöördemoment (nm) t=q. ∆ P
2π·ηm
● Väljundvõimsus (kw) p =2 π · t · n=t · n=q · ∆ p
60,000 9550 60·πη
K: CC/REV nihe (CM3) N: pöörlemiskiirus ∆ P: kehtiv rõhu erinevus (MPA)
K: vajalik voog l/min ηm: pumba mehaaniline efektiivsus ηt: pumba kogu efektiivsus
(2) Lahendus signaali häirete jaoks
Kui draiv on installitud juhtpaneelile, on signaali häirete kaitse:
● Põhiahela ja juhtimisahela juhtmed peavad olema eraldi.
● Vajadusel korralik maandus
● Kasutage juhtringi jaoks varjestuskaablit
● Kasutage peavoolu juhtmestiku jaoks varjestustraati
(3) Kuidas valida sobiv hübriidne servo -draiv ja mootor
Tegelikes rakendustes on erinevate õlisüsteemide tõttu erinev hübriidse servo -draivi ja motoorse wikli valimine.
Järgmistes näidetes voolukiirus on 64L/min ja maksimaalne. Kasutatakse rõhku 17,5 MPa.
● Hüdrauliliste pumpade nihke: hankige hüdraulilise pumba (CC/Rev) nihkest Max. Süsteemi vool (l/min)
Näide: Oletame, et max. Süsteemi vool on 64L/min. ja max. Mootori kiirus on 2000 p / min. Hüdraulilise pumba nihke on 64/2000*1000=32 cc/rev
● Max. Mootori pöördemoment: hankige max. pöördemoment Max. rõhk ja hüdraulilise pumba nihe
Näide: Oletame, et max. Rõhk on 17,5 MPa ja hüdraulilise pumba nihe on 32cc/Rev. Pöördemoment on 17,5*32*1,3/(2p) =116 nm (süsteemi kogukaotuse hüvitamiseks on 1,3 ja seda saab muuta vastavalt vajadusele 1,2 -ni 1,3 -ni)
● Nimega mootori pöördemoment ja nimiväärtus mootori võimsus: vajalik pöördemoment maksimaalselt hoidmisrõhu jaoks. Rõhk peaks olema nimiväärtuse pöördemomendi topelt või vähem (kasutage esimese prioriteedina esitatud andmeid). Kuna selles olukorras töötav mootori temperatuur on kergesti üle temperatuuri. Oletame, et valime nimiviisilise pöördemomendi topelt, mootorikabiin on 9,1 kW* nimikiirusega 1500 p / min, kui nimiväärtusmootori pöördemoment on 58n - m.
*Mootori energia valem:P (w)=t (n - m) xw (RPMX2π/ 60)
● Max. Mootorivool:
Kui saada koefitsient KT (pöördemoment/A) =3.31 mootori spetsifikatsioonis, max. Vool on umbes 115/3.31=35 a, kui max. Pöördemoment on 116n - m.
● Valige õige draiv: valige klientide nõude järgi õige draiv. Oletame, et ajami ülekoormuse võime on 60 sekundi jooksul 150% ja 3 sekundi jooksul 200%. Kui hoidmisrõhk on maksimaalselt. Rõhk 17,5 MPa 32cc/Rev Hüdraulilise pumbaga, see on vajalik mootorivool 35A.
Märkus Kui sobivat mootorit pole, kasutage järgmist kõrgemat mootorit.
Üksikasjalikud fotod

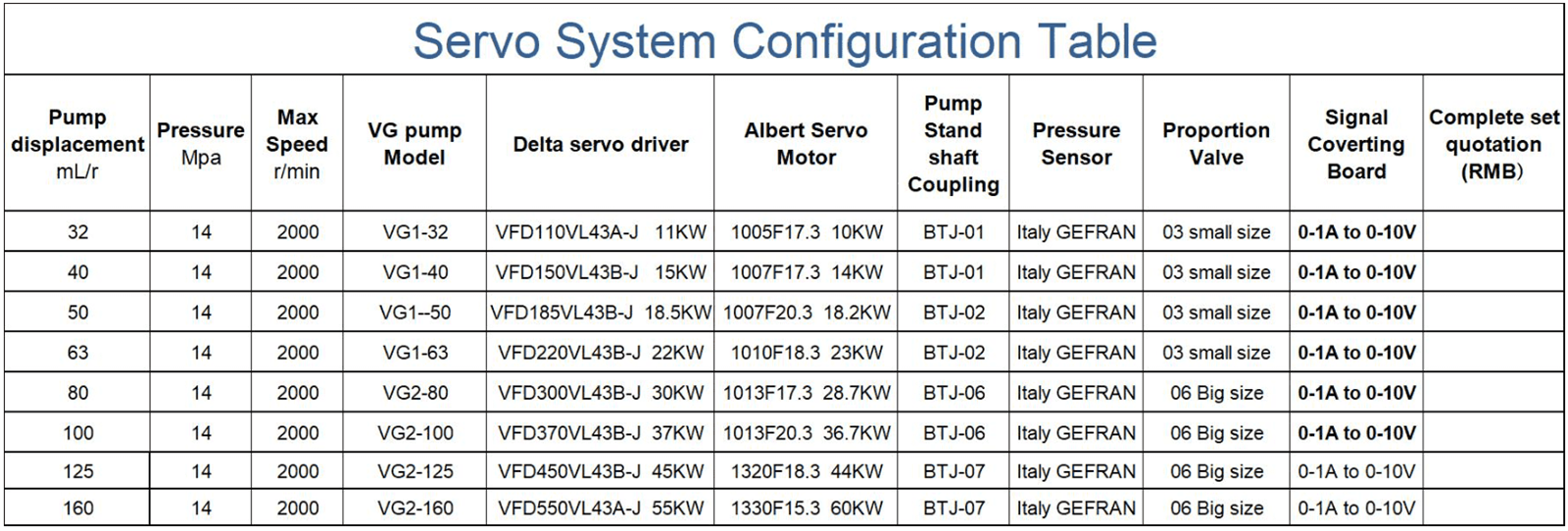

Tooteparameetrid
Ettevõtte profiil
Ningbo Hyleman Hydraulics Co., Ltdon teaduslik ja innovaatiline ettevõte, mis integreerib teadus- ja arendustegevuse, kõrge - kvaliteetse hüdrauliliste pumpade, mootorite, ventiilide ja muude hüdraulikatoodete tootmise, müügi ja teenuse.
Hyleman pakub peamiselt Rexroth A4VSO, A10VSO, A4VG, A7VO, A11VO ja A2FO seeria kõrge - survekolvi pumbad, Rexroth PGH3, PGH3 ja PGH5 seeria kõrge- rõhu käigupumbad, A4VM, A6VM, A6VM, A6VM, A6VM, A6VM, A6VM, A6VM, A6VM, A6vf BM3, BM4, BM5, BM6 ja muud orbiidimootorid. Hylemani inimeste lihvimise ja innovatsiooni kaudu saavad Hyleman Series tooted mitte ainult algseid tooteid asendada, vaid ka kõigi osade sujuva vahetuse ja ühendamise mõistmiseks. Veelgi enam, sellel on madalam müra, suurem mahutõhusus ja pikem kasutusaja, et algse tehase kvaliteeti täielikult ületada ja turu tõsisele testile vastu pidada, on eksporditud enam kui 70 riiki ja piirkonda kogu maailmas.
Hylemani seeriatooteid kasutatakse laialdaselt insenerimasinate, plastmasinate, metallurgiliste masinate, keskkonnaalade sanitaartehnika, kaevandusmasinate, meremasinate, pakkimismasinate, sadamamasinate ja mitmesuguste hüdrauliliste seadmete alal, mida kliendid on väga kiidetud.
Hylemanil on maailma täiustatud CNC töötlemisseadmed, vertikaalsed ja horisontaalsed töötlemiskeskused, kõrge - täpsus topelt - külgmine lihvimine, soone lihvimine, kõvera lihvimine ja täielik - automaatsete töötlemiskeskused. 12 sõltumatu testimislaboriga on tooteid enne saatmist põhjalikult kontrollitud, et tagada Hylemani seeriatooted kõrge täpsuse, kõrge kvaliteediga ja nulldefektide saavutamiseks.
"Hüdrauliliste toodete jõudluse optimeerimine, hüdrauliliste toodete kvaliteedi parandamine ja hüdrauliliste toodete tarbimise põhjaliku uuendamise juhtimine" pole mitte ainult Hylemani, vaid ka Hiina unistus Hylemanist. Hyleman on nõus tegema koostööd mõistvate inimestega, et teha selle unistuse realiseerimiseks lakkamatuid jõupingutusi.
Tervitage kõiki sõpru, et külastada kaunist sadamalinna - Ningbo, et arutada koostööd ja otsida Hylemaniga ühist arengut!
Näitused
Paketid
Meie eelised
Miks validaHüleman?
1. tippkvaliteet
Sõltub 15 -aastasest kogemusest hüdrauliliste pumpade disainilahenduses, teadus-, arendustegevuses ja tootmises, võrreldes kodumaiste ja välismaiste tootjatega, on meil tippkvaliteet, kõik meie tooted on üheaastase garantiiajaga.
2. range kvaliteedikontrollisüsteem
Meil on kõige rangem kvaliteedikontrolli süsteem, kõik meie tooted on enne saatmist 100% testitud ja igal neist on üks jälgimiskood, et veenduda, kas need on meie klientidele hea kvaliteediga.
3. täiustatud masinate seadmed
Kõik meie masinad on uued CNC -masinad, mille impordisime Saksamaalt ja Jaapanist, et jõuda suurema nõudluse saavutamiseks toodete täpsuse osas.
4. tugev tehniline meeskond
Kõigil meie tehnilisel meeskonnal on rohkem kui 20 -aastane kogemus pumpade kujundamisel ja inseneriteaduses, meie peainseneril on rohkem kui 40 -aastane kogemus pumpade disaini alal. Meil on üks 15 inimest uurimisrühma, kes vastutab pumpade parendamise uuringute ja uute toodete arendamise eest.
5. konkurentsivõimeline hind
Hea juhtimise tõttu on meie hind konkurentsivõimelisem kui originaaltooted, mõistlikum kui enamik kodumaiseid tarnijaid.
6. kiire kohaletoimetamise aeg
Saame väikesed tellimused ühe nädala jooksul saata, näiteks suurte tellimuste, näiteks 500 tk pumba või kasseti komplektide piires, tavaliselt saame saadetise teha ühe kuu jooksul.
7. Garantiiperiood
Kõik meie tooted on üheaastase garantiiaja jooksul pärast meie tehasest saatmist.
8. arvestav teenus
Saame pakkuda tehnilist tuge igal ajal, kui meie kliendid täidavad kasutamise ajal mingit probleemi, pakume lahendusi kõige kiiremini.
9. pikk arendusstrateegia
Soovime luua pikaajalise strateegia koostöö suhte oma klientidega, et reklaamidaHülemanBrändige koos, toetage ja koolitage potentsiaalset klienti olema meie esindaja igas riigis ja piirkonnas kogu maailmas.
