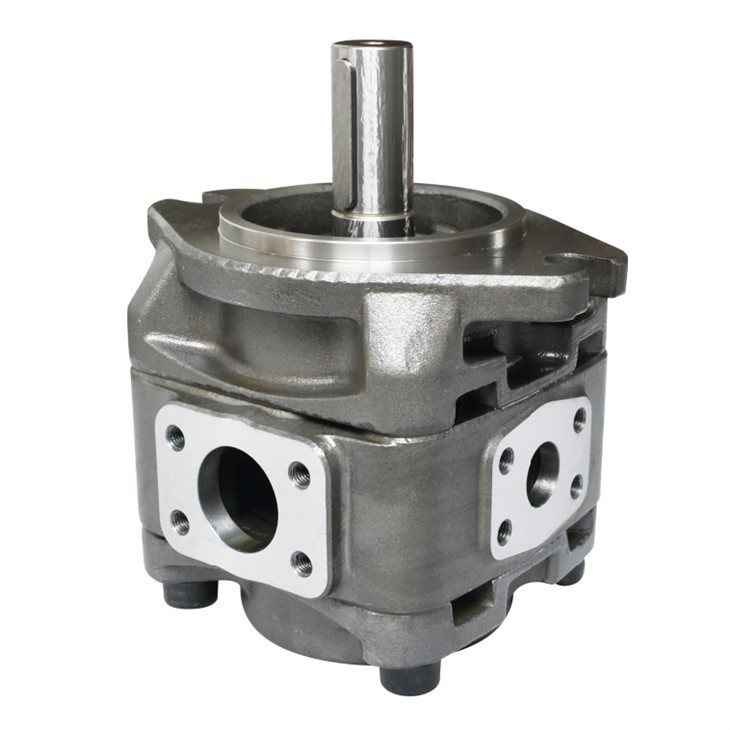

Hylemani HG -seeria sisemine käigupump töötab

Hylemani HG -seeria sisemine käigupump töötab



HG -seeria sisemised käigupumba tööpõhimõtted

SelleHG -seeria sisemine käigupumpon suure jõudlusega positiivne nihkepump, mis on loodud tööstuslike hüdraulikate ja täppisrakenduste jaoks. Siin on üksikasjalik jaotus selle tööpõhimõtete, põhivaldaduste ja rakenduste kohta:



---

​1. põhiline tööpõhimõte

HG -seeria töötabsisemise käigupumba mehhanism, mis hõlmab kahte käiku ja poolkuu kujulist vahetükki:

​Komponendid:

​Välimine rootor (sisemine käik): Suurem käik sisemiste hammastega.

​Sisemine tühikäik: Väiksete hammastega väiksem käik, mis on ekstsentriliselt asetatud välimise rootori sees.

​Poolkuu kujuline vahetükk: Statsionaarne vahesein, mis eraldab sisse- ja väljalaskeava ja tagab vedeliku tihendamise pöörlemise ajal



​Protsess:

​Vedeliku tarbimine: Kui välimine rootor pöörleb (ajendatud mootoriga), pöörleb sisemine tühikäik samas suunas. Hammaste eraldaminesisselaskeavaloob laienevaid õõnsusi, joonistades vedelikku pumba



Vedelik: Poolkuu kujuline vahetükk isoleerib sisse- ja väljalaskeava tsoonid. Vedelik on lõksus õõnsustesse, mis on moodustatud välimise rootori, sisemise tühikäigu ja poolkuu vahel



​Vedeliku transport: Pöörlemise jätkudes kantakse lõksus vedelik ümber pumba korpuse väljalaskeava poole.

​Vedeliku tühjendamine:väljalaskekülg, hammasrataste ühendamine vähendab õõnsuse mahtu, sundides vedelikku rõhu all välja



---

​2. HG -sarja põhifunktsioonid

​Lünkade kompenseerimine: Pump kasutab arõhu tasakaalustatud disainKäikude ja poolkuu vahelise kliirensi automaatseks reguleerimiseks, sisemise lekke minimeerides ja suure mahu efektiivsuse säilitamiseks (~ 95%) isegi 315–350 baarirõhu alla



Madal müra ja pulsatsioon: Optimeeritud sinusoidaalsete käikude profiilid ja täpne võrgutus vähendavad rõhu pulsatsiooni ja mürataset<70 dB), making it ideal for servo systems and noise-sensitive environments



Isepüsiv võimekus: Evakueerib õhku tõhusalt imemisliinidest ilma välise kruntimiseta



Kõrge viskoossuse käitlemine: Sobib vedelike jaoks vahemikus 10–300 CST, sealhulgas hüdraulilised õlid, määrdeained ja nihketundlikud materjalid, näiteks liimid



Moodulkujundus: Saadaval ühes võitopeltpumba konfiguratsioonid(HG 0, HG1, HG2 seeria) paindlikuks integreerimiseks hüdrosüsteemidesse



Saadaolev mudel
Hg 0 võrdne PGH3 -ga, HG1 võrdne PGH1, HG2 võrdne PGH4, PGH5 -ga
Üksikud pumbad: hg 0-8, 10,13,16,20; Hg 1- 25, 32, 40, 50, 63; Hg 2-80, 100,125,145,160
Topeltpumbad: HG21,32, 31- (25,32, 40, 50, 63, 80,100,125,145,160), (25,32, 40, 50, 63, 80,100, 125,145,160)








Suurus	Disp. CC/REV	Rõhuriba		Pöörlev kiirus r/min
		Hinnatud	Maksimaalne	Maksimaalne	Min
Hg 0-10-01 r-vpc	10	10	315	350	3000	600
Hg 0-13-01 r-vpc	13	13.3	315	350	3000	600
Hg 0-16-01 r-vpc	16	16	315	350	3000	600
Hg 0-20-01 r-vpc	20	20	315	350	3000	600
Hg 1-25-01 r-vpc	25	25.3	315	350	3000	200
Hg 1-32-01 r-vpc	32	32.7	315	350	3000	200
Hg 1-40-01 r-vpc	40	40.1	315	350	3000	200
Hg 1-50-01 r-vpc	50	50.7	315	350	3000	200
Hg 1-63-01 r-vpc	63	53.7	315	350	3000	200
Hg 2-80-01 r-vpc	80	81.4	315	350	3000	200
Hg 2-100-01 r-vpc	100	100.2	315	350	3000	200
Hg 2-125-01- vpc	125	125.3	315	350	3000	200
Hg 2-160-01- vpc	160	162.8	210	260	3000	200



Veel mudeleid:

Hg 0-8-01 r-vpc	Hg 0-10-01 r-vpc	Hg 0-13-01 r-vpc	Hg 0-16-01 r-vpc
Hg 1-25-01 r-vpc	Hg 1-32-01 r-vpc	Hg 1-40-01 r-vpc	Hg 1-50-01 r-vpc
Hg 1-63-01 r-vpc	Hg 0-20-01 r-vpc	Hg 2-80-01 r-vpc	Hg 2-100-01 r-vpc
Hg 2-125-01 r-vpc	Hg 2-160-01 r-vpc	Hg 21-80-25-01 r-vpc	Hg 22-160-80-01 r-vpc
Hg 10-63-20-01 r-vpc	Hg 10-63-16-01 r-vpc	Hg 10-63-13-01 r-vpc	Hg 10-63-10-01 r-vpc
Hg 10-63-8-01 r-vpc	Hg 10-50-8-01 r-vpc	Hg 10-40-8-01 r-vpc	Hg 10-32-8-01 r-vpc
Hg 10-50-20-01 r-vpc	Hg 10-50-16-01 r-vpc	Hg 10-50-13-01 r-vpc	Hg 10-50-10-01 r-vpc
Hg 10-40-20-01 r-vpc	Hg 10-40-16-01 r-vpc	Hg 10-40-13-01 r-vpc	Hg 10-40-10-01 r-vpc
Hg 10-32-20-01 r-vpc	Hg 10-32-16-01 r-vpc	Hg 10-32-13-01 r-vpc	Hg 10-32-10-01 r-vpc
Hg 10-25-20-01 r-vpc	Hg 10-25-16-01 r-vpc	Hg 10-25-13-01 r-vpc	Hg 10-25-10-01 r-vpc
Hg 10-25-8-01 r-vpc	Hg 11-63-25-01 r-vpc	Hg 11-63-63-01 r-vpc	Hg 11-63-50-01 r-vpc
Hg 11-50-50-01 r-vpc	Hg 11-50-40-01 r-vpc	Hg 11-63-40-01 r-vpc	Hg 11-63-32-01 r-vpc
Hg 11-50-32-01 r-vpc	Hg 11-50-25-01 r-vpc	Hg 21-160-25-01 r-vpc	Hg 21-125-25-01 r-vpc
Hg 21-160-63-01 r-vpc	Hg 21-160-50-01 r-vpc	Hg 21-160-40-01 r-vpc	Hg 21-160-32-01 r-vpc
Hg 21-125-63-01 r-vpc	Hg 21-125-50-01 r-vpc	Hg 21-125-40-01 r-vpc	Hg 21-125-32-01 r-vpc
Hg 21-80-63-01 r-vpc	Hg 21-80-50-01 r-vpc	Hg 21-80-40-01 r-vpc	Hg 21-80-32-01 r-vpc
Hg 22-160-160-01 r-vpc	Hg 22-160-125-01 r-vpc	Hg 22-160-100-01 r-vpc
